Princíc a podstata fungovania reproduktorov a reproduktorových sústav 3.

Dalším parametrom reproduktoru je jeho impedancia.

Pre sínusový signál platí určitá forma ohmovho zákona U=R*I, kde R nieje odpor ale impedancia a za U a I dosadzujeme efektívne hodnoty napätia a prúdu. Vo vyjadrení impedancie sa objavuje algebraická funkcia kmitočtu s komplexnými koeficientami a do formy ohmovho zákona za odpor dosadzujeme absolútnu hodnotu tejto funkcie pre danú frekvenciu.

U(ef) = I(ef) * abs(Z)

pričom Z = Z0 * (a0 + a1*jf + a2*f^2 + a3*jf^3 + …)/(b0 + b1*jf + b2f^2 + b3jf^3 + …)

Z0 je konštanta, ktorá zodpovedá za to, aby celý výraz pre impedanciu mal rozmer odporu. Vzniká nám tu komplexné číslo, ktoré je určene absolútnou hodnotou a argumentom. Dôležite že argument impedancie určuje fázový posun medzi prúdom a napätím.

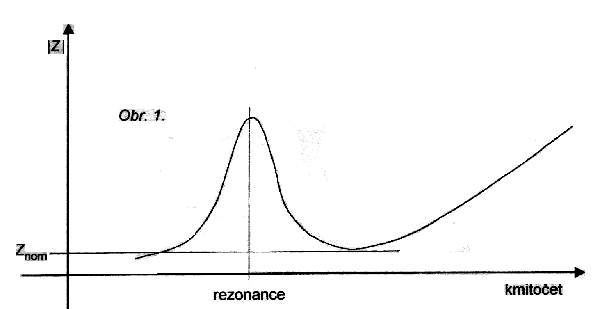

Grafické znázornenie impedancie reproduktoru ma jenu maximálnu hodnotu ktorá je v oblasti rezonancie a za ňou sa nachádza najnižšia hodnota impedancia, ktorá je označovaná ako nominálna Z(nom).
