Princíp výroby elektrickej energie v jadrovej elektrárni
s ľahkovodným reaktorom
(dvojokruhová JE)
Jadrové elektrárne ako elektrárenské výrobne sa vyvinuli z klasických tepelných eletrární tak, že chemická energia organických palív sa nahradila energiou jadrových palív a klasický kotol sa nahradil jadrovým reaktorom s parogenerátorom. Štiepením jadier paliva (napr. urán 235) sa v aktívnej zóne jadrového reaktora vytvára veľké množstvo tepla, ktoré sa chladivom odvádza do parogenerátora. Parogenerátor bezpečne oddeľuje prvý (primárny - rádioaktívny) okruh od druhého (sekundárny - čistý) okruhu a slúži na výrobu pary. Vysoko ohriata para potom expanduje v parnej turbíne, ktorá poháňa elektrický generátor. Podobnosť s klasickou tepelnou elektrárňou je tu teda zjavná.
Základné súčasti techologickej schémy dvojokruhovej jadrovej elektrárne s ľahkovodným reaktorom sú :

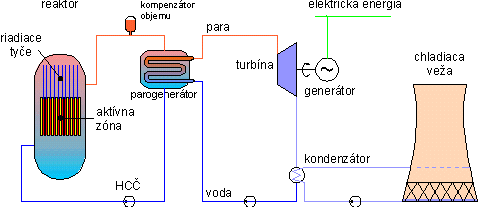

Obr. 1 Zjednodušený princíp funkcie jadrovej
elektrárne s dvomi okruhmi
(primárnym a sekundárnym)

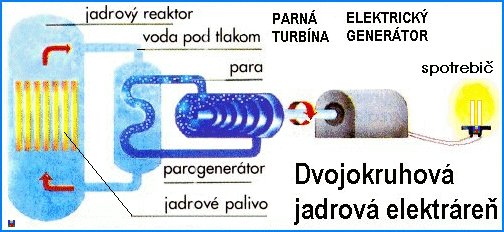

Obr. 2 Zjednodušená schéma princípu funkcie
jadrovej elektrárne s dvomi okruhmi
(primárnym a sekundárnym)
